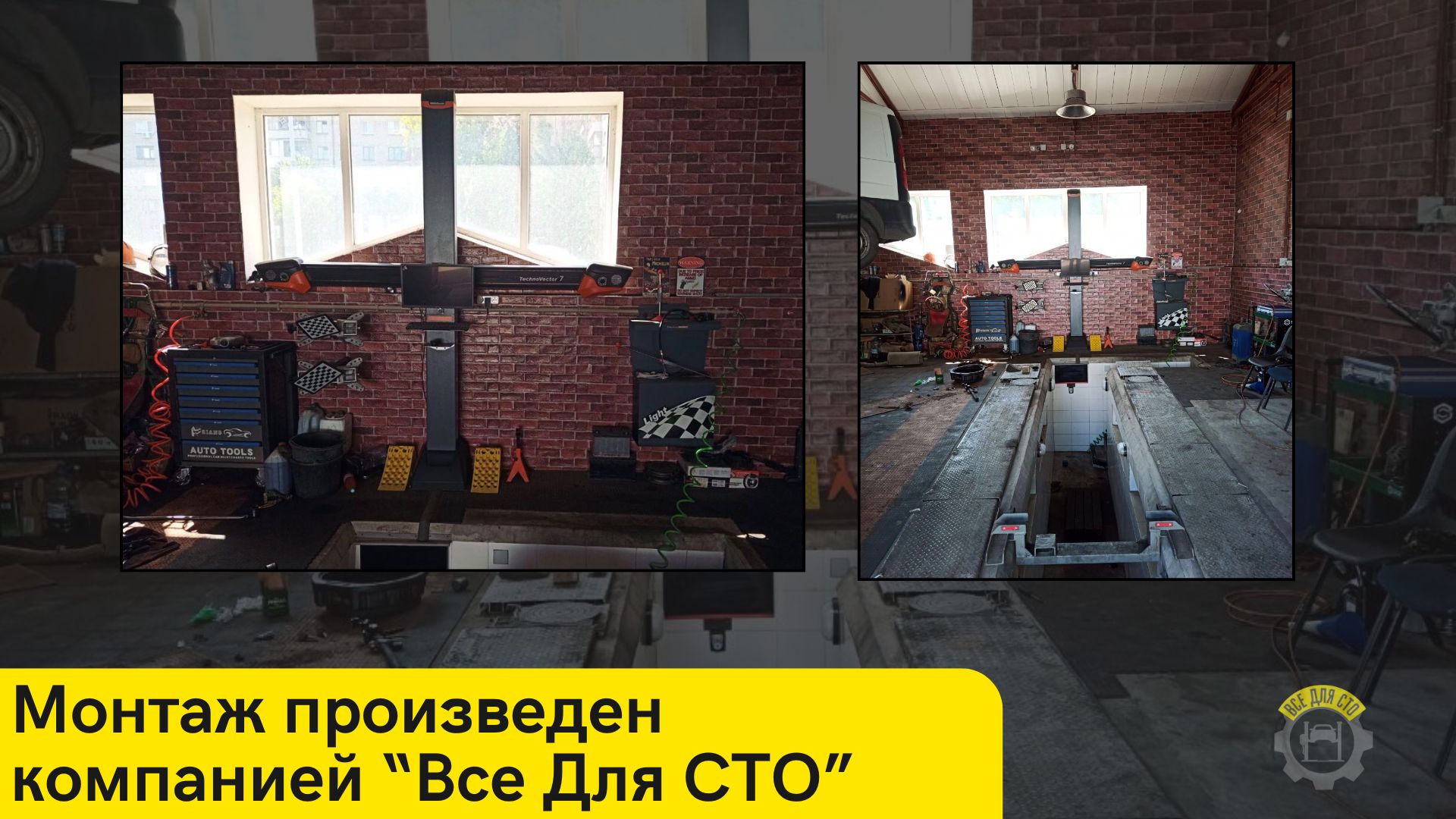

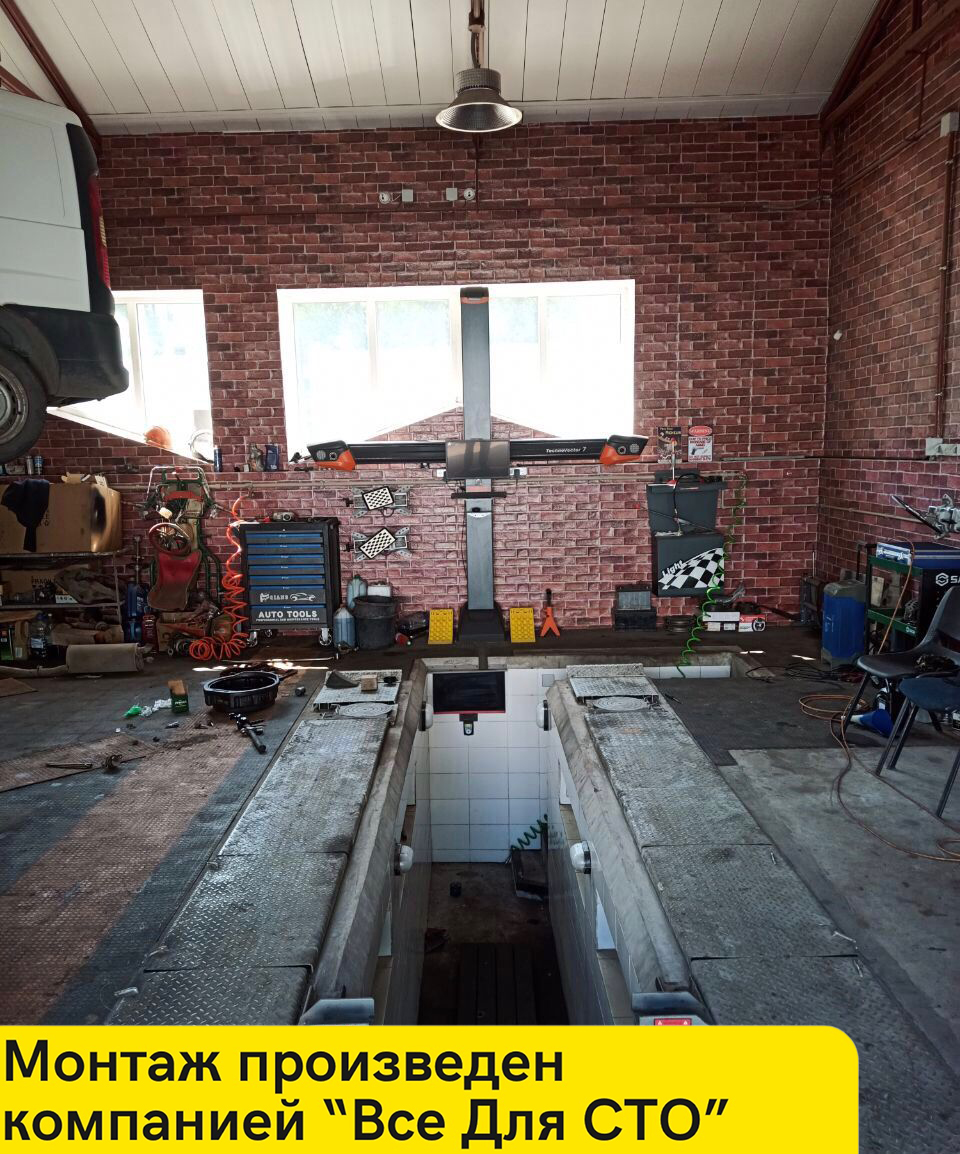

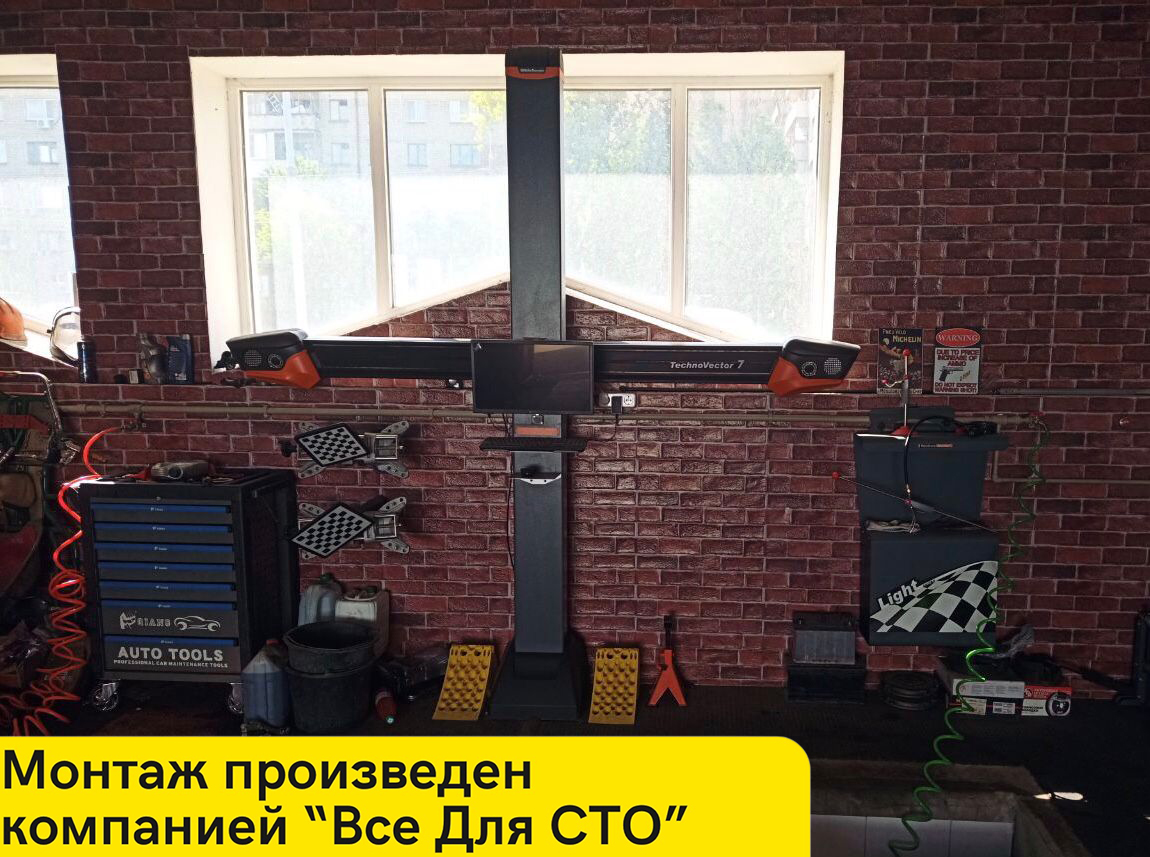

Монтаж Стенда сход-развала 3D ТехноВектор

Стенд сход-развал 3D ТехноВектор 7202 TAB

Серия Серия PRO.

Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.

Количество камер Две неподвижные камеры. Типы камер Две промышленные видеокамеры высокого разрешения Тип монтажа Напольный. T- образная стойка. Компьютерная стойка Облегченная. Крепится на столб. Применяемость Яма или подъемник Расстояние от камер до центра передних поворотных платформ 1400 - 3500 мм для ямы
2800 - 3500 мм для подъемника
2200 - 3500 мм для подъемника при измерительной высоте 500мм Основные преимущества

• Балку с камерами можно закрепить на столбе стенда на любой высоте от 1450 мм до 2560 мм (высота от пола до центра камеры).

• Выбор высоты установки балки зависит от расстояния от камер до передних поворотных платформ.

• Благодаря регулируемой высоте установки балки монтаж стенда возможен на готовое рабочее место (яму или подъемник).

• Дополнительные информационные дисплеи для отображения символьных подсказок мастеру.

Калибровка Рекомендуется проведение калибровки при пусконаладочных работах.
При установке без калибровки стенд выполняет измерения корректно только в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

Установка и пусконаладка:

Стоимость пусконаладочных работ и калибровки камер на площадке стендов ТехноВектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов ТехноВектор 7.

Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.

Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

407 10 000 Ямные пути Техновектор

Ямные пути Техновектор предназначены для регулировки углов установки колес легковых и небольших грузовых автомобилей, устанавливаются на горизонтально ровную поверхность и не требуют дополнительных строительных работ. Ямные пути для сход развала применяются в случае, когда нет возможности установить на рабочее место подъемник или сделать ниши для установки передних поворотных и задних сдвижных опор. Ямные пути ТехноВектор представляют собой модульную конструкцию, и, учитывая индивидуальные особенности рабочего места (ямы), модели стенда и моделей ремонтируемых автомобилей, можно выбрать и купить оптимальный вариант конструкции.

Ямные пути представляют собой модульную конструкцию, состоящую из трех типов платформ:
заездные платформы (не требуются при установки в нишу);
сдвижные платформы;
неподвижные платформы.

Комплектация:
заездные платформы – 1 компл.
сдвижные платформы – 2 компл.
неподвижные платформы – 4 компл.

Платформы должны устанавливаться на горизонтально ровную (например бетонную) поверхность с допусками плоскостности указанными в требованиях к монтажу прибора сход-развал.
